«Сельский механизатор» №2



«Смены не будет?..»

Klever расширяется

АГРОПРОГНОЗ

От твёрдого – к газообразному



АРСЕНАЛ ЗЕМЛЕДЕЛЬЦА

Русский трактор для передовых агротехнологий

Ростсельмаш разворачивает борьбу с контрафактом на рынке запчастей

Позисторы для дизельных двигателей

Лаборатория контроля качества ГСМ

Зерноочистительная машина МПО-50Р

Модернизация плуга ПДН-6-26

МЕТОДИКА ОПРЕДЕЛЕНИЯ УСИЛИЙ ВОЗНИКАЮЩИХ ПРИ РАБОТЕ ДИСКОВОГО ПЛУГА

Модернизация измерительных систем топливных стендов



КРЕСТЬЯНСКАЯ АКАДЕМИЯ

Подготовка пахотного агрегата



ГОСТЕХНАДЗОР. ДЕНЬ ЗА ДНЁМ

На техосмотр – самолётом

Как повысить эффективность работы инспектора?



ОТ УЧЕНИЯ – К МАСТЕРСТВУ

Из истории сельхозмашиностроения. В будущее – с ценностями прошлого

АБС – антиблокировочная система



ПРЕДЛАГАЮТ РАЦИОНАЛИЗАТОРЫ

На эластичных стойках

Мини-картофелекопатель

Столько, сколько нужно

Наплавка с минимальным припуском



ДЕЛА И ПРОБЛЕМЫ ЭЛЕКТРИКА

Ветроэлектрогенератор сегментного исполнения



НА ФЕРМАХ И КОМПЛЕКСАХ

Электроннооптическая система идентификации животных

Физиологически адаптированный доильный аппарат

Приспособление для расчистки копытец

Воздухообмен и яйценоскость



ТЕХНИКЕ – ДОЛГИЙ ВЕК

Модернизация установок для электроконтактной приварки

Пока еще жив МТП…

Двухбарабанная конусная моечная машина

Ротационный комбинированный сепаратор



ВОДИТЕЛЬ - АВТОМОБИЛЬ – ДОРОГА

Термодинамические показатели бензинов

Экспоцентр – Агропрому

Король дорог и бездорожья



ДОМ И ПОДВОРЬЕ

БУДЬТЕ ЗДОРОВЫ    Бляшки, вон из сосудов

УМЕЛЕЦ     Универсальный топочный агрегат

ПОЛЕЗНЫЕ СОВЕТЫ     Не хуже голландских хозяюшек

Растения спасают растения

ТЗ: обнадёживающие перспективы

Экзамен на дому

Рекламные материалы



ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ



«Сельский механизатор» №2

«Смены не будет?..»

Директор профессионального лицея №1 в Карачаево-Черкесской республике, кандидат сельскохозяйственных наук А. Матакаев анализирует негативные демографические и социально-экономические процессы, происходящие в российском селе. Автор подробно останавливается на положении сельских училищ и лицеев и подчеркивает отсутствие соответствующего пункта в приоритетном национальном проекте «Развитие АПК».

По мнению А.Матакаева, необходимо вернуться к «Отраслевой программе развития аграрного образования до 2010 года», так как основные её пункты не выполняются.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ

Klever расширяется

Опубликован отчёт о 2-й дилерской конференции компании Klever состоявшейся в Ростове-на-Дону. Подробно охарактеризована сама компания и её дилерская сеть. Материал проиллюстрирован фотоснимками.

Сельский механизатор (1958-2008)

Мы с железным конём…

Обзор событий в стране и, соответственно, посвящённых им публикаций журнала за 1961 – 1962 годы. Материал проиллюстрирован фотографиями журнальных обложек.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



АГРОПРОГНОЗ

От твёрдого – к газообразному

Доктор технических наук В. Расстригин (ВИЭСХ) рассматривает выпускаемое в стране топливное и электротепловое оборудование с точки зрения возможности снижения энергетических и материальных затрат на системы теплообеспечения.

Автор приводит технико-экономическую оценку выбора эффективного варианта системы теплообеспечения применительно к конкретному объекту.

В статье даются выводы из результатов расчёта. Графики и диаграммы прилагаются.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ

АРСЕНАЛ ЗЕМЛЕДЕЛЬЦА

Русский трактор для передовых агротехнологий

Заместитель главного конструктора КБДСТ Уралвагонзавода (г. Нижний Тагил) А.Стреленко представляет универсально-пропашной сельскохозяйственный колесный трактор интегральной схемы тягового класса 2 РТ-М-160.

Подробно описаны: дизель ЯМ3 – 236Д2 способы агрегатирования с машинами для возделывания пропашных культур, варианты транспортного использования, компановка трактора, его остов, муфта сцепления, коробка передач, мосты, рулевое управление, тормоза, гидросистема, кабина система электрооборудования.

Прилагаются фотоснимки и таблица технических характеристик.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Ростсельмаш разворачивает борьбу с контрафактом на рынке запчастей

Руководство компании Ростсельмаш внедряет ряд мер по защите оригинальных запасных частей. Среди принятых мер – отказ от работы с теми предприятиями, которые не поставляют продукцию на конвейер, расширение прайс-листа запчастей компании введение специальных маркировок, продуманная сервисная политика.

Материал проиллюстрирован фотоснимками.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Позисторы для дизельных двигателей

Ю.Николаев (НИИ АЭ г.Москва) представляет комплект позисторных нагревателей для системы питания дизельных двигателей грузовых автомобилей зимой. Подробно описаны устройство и работа нагревателей топливного бака, топливопровода, а также фильтра тонкой очистки.

Прилагается таблица технических характеристик.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Лаборатория контроля качества ГСМ

Кандидат технических наук А.Колчин (ГОСНИТИ, г. Москва) описывает передвижную лабораторию контроля качества ГСМ по 13-ти параметрам. Она может быть использована транспортными инспекциями, экологическими службами, сервисными и дилерскими предприятиями. Перечислены средства контроля и его параметры. Иллюстрации на 3-ей странице обложки.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Зерноочистительная машина МПО-50Р

Серийно выпускаемая машина предварительной очистки зерна МПО-50 была модернизирована.

Сущность модернизации и её результаты описаны в статье кандидата технических наук В.Саитова (Вятская ГСХА).

Прилагается таблица технических характеристик, графическая схема МПО-50Р, общий вид цилиндрического решета для выделения мелких примесей.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Модернизация плуга ПДН-6-26

Инженер Т.Ткач (РГСХА, г.Рязань) предлагает модернизировать серийный плуг ПДН-6-26, чтобы сделать его более пригодным для вспашки тяжёлых задернелых суглинистых почв. Сущность модернизации описана в статье и изображена на графической схеме.

Приводим методику определения усилий, возникающих при работе дискового плуга, не опубликованную в журнале за недостатком места.

Т. Ткач,

инженер

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



МЕТОДИКА ОПРЕДЕЛЕНИЯ УСИЛИЙ ВОЗНИКАЮЩИХ

ПРИ РАБОТЕ ДИСКОВОГО ПЛУГА



Целью экспериментальных исследований является  определение усилий, возникающих при работе дискового корпуса, а также влияние углов установки диска на боковые и выглубляющие усилия. [1,2]

Лабораторная установка монтировалась на почвенном канале кафедры «Сельскохозяйственные машины» в РГСХА.

Установка «Плуг» (рис. 1) представляет собой раму 11, геометрически подобную раме дискового плуга ПДН-6-26, зафиксированную пружинами 1…10 к условно неподвижной раме 12. Пружины 1…10 установлены так, чтобы компенсировать 6 степеней свободы рамы 11 в пространстве. На раме 11 установлены дисковые корпуса 13 от плуга ПДН-6-26 (могут быть установлены и любые другие).

Диски установлены так, что возможно изменить угол атаки от 370 до 530 и угол наклона диска к горизонтальной плоскости ±10. Пружины 5 и 9 можно перемещать вдоль переднего бруса рамы, т.е. изменять положение тяг. Изменяя установку рамы 12 по высоте, можно изменять глубину пахоты. [3]

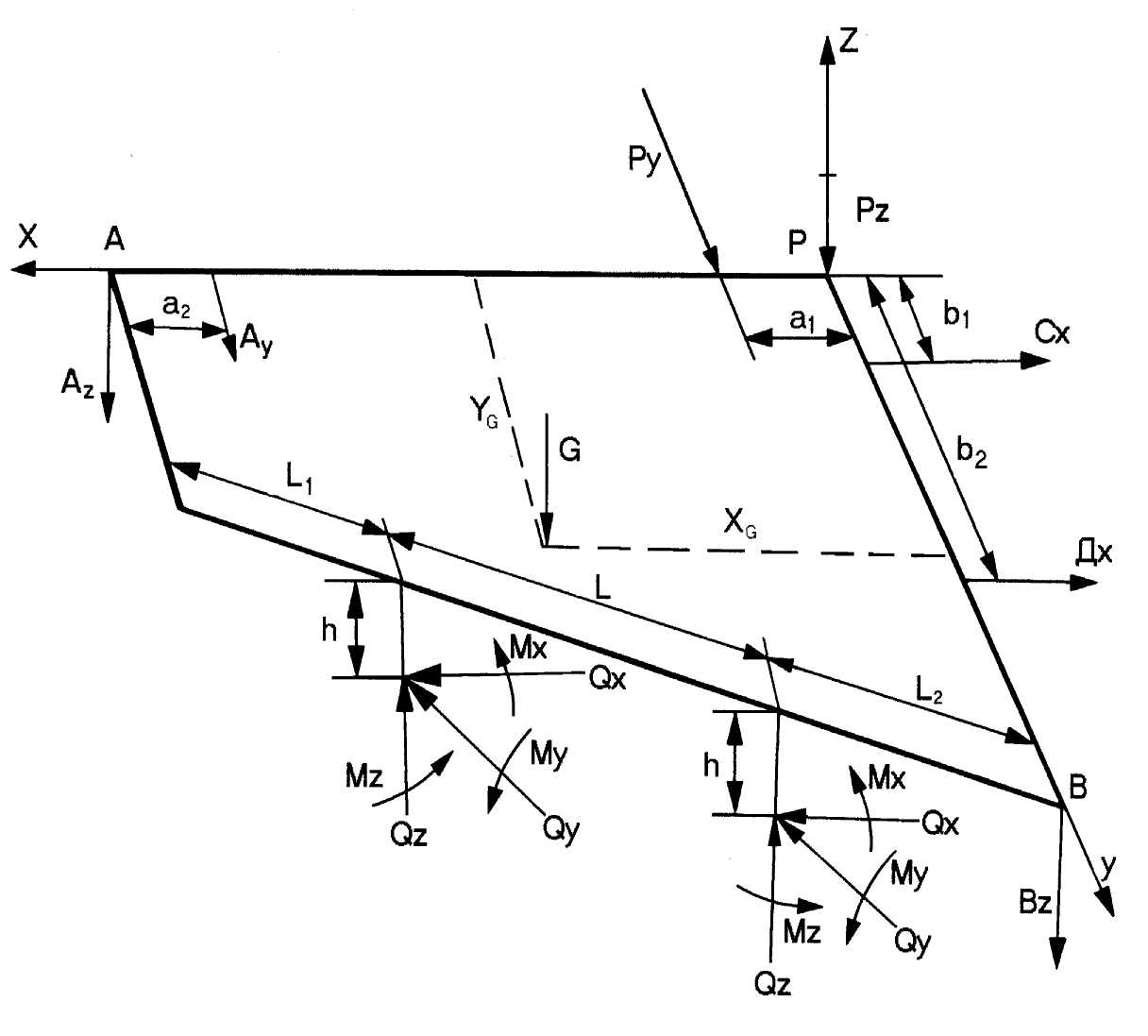

Рис. 1. Расчётная схема

N1N­10 – усилие возникающие в пружинах 1…10; 11 – рама плуга; 12 – неподвижная рама; 13 – дисковый корпус

Установка «Плуг» предназначена для определения главного вектора и главного момента  сил, действующих на рабочие органы плуга со стороны почвы и их зависимости от различных параметров.

Методика определения  и  состоит в следующем. Силы, действующие на рабочие органы, деформируют пружины 1-10, измеряя деформацию которых, находим усилия N1N10, возникающие в них.

В начале надо определить вес G и координаты центра тяжести плуга XG и YG. Для этого плуг в состоянии покоя подвешивают на вертикальных пружинах и измеряется их деформация λ7ст; λ10ст; λ2ст или λ8ст. Тогда из уравнения равновесия плуга находим

,                                      (1)

а затем определяем координаты центра тяжести плуга

; ,                                  (2)

где Ni стiλi ст; Сi – жесткость I пружины (i=7, 10, 2(8)).



Для большей устойчивости плуга надо создать предварительный натяг пружин λi н. При чем он не должен быть больше общей деформации пружин. Тогда усилие в пружинах будут равны:

в горизонтальных

;     ;

;     ,             (3)

в вертикальных

;

;

;

;

;

,                                                           (4)

где λi – дополнительная деформация пружины (λi >0 при сжатии).

При движении плуга, для λi и λi н должны выполняться равенства:

; ; .

; ; , которые должны служить контролем точности измерений деформаций.



Рассмотрим равновесие подвижной рамы, приложив известные силы, и определим главный вектор и главный момент.



Рис. 2. Равнодействующая усилия в пружинах

Заменим усилия в пружинах результирующими силами

, , , , , , .

Запишем уравнение равновесия подвижной рамы:

;

;

;                                               (5)

Находим составляющие главного вектора:

;

;

,                                                      (6)

и главного момента

,

      (7)

Предложенная методика позволяет оценивать качественные и силовые показатели дисковых рабочих органов. Причём применение штатных креплений позволит повысить надёжность экспериментальных исследований. При оптимизации углов установки рабочих органов, возможно, также уточнить геометрию навески плуга в целом и точки крепления балласта. С помощью лабораторной установки «Плуг» могут быть оценены энергетические параметры дисковых корпусов в различных режимах работы.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Модернизация измерительных систем топливных стендов

В материале описывается малогабаритный прибор БЭСТ-12-М, предназначенный для установки на стенды с высокоточной измерительной системой, на которых производится регулировка топливных насосов высокого давления.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



КРЕСТЬЯНСКАЯ АКАДЕМИЯ

Подготовка пахотного агрегата

Последовательность подготовительных операций для тракторов Т-150, Т-150К, ДТ-75М и навесных плугов к ним даётся в материале доцента И.Косицына и профессора И.Горбачёва (РГАУ-МСХА им. К.А, Тимирязева, г. Москва).

В таблицах: величина смещения навески в зависимости от числа корпусов; расстановка задних колес трактора класса 1, 4.

На графической схеме: механизм навески тракторов класса 3 и 4.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ГОСТЕХНАДЗОР. ДЕНЬ ЗА ДНЁМ

На техосмотр – самолётом

Начальник инспекции гостехнадзора Ненецкого автономного округа С.Хабаров знакомит читателей с жизнью заполярных оленеводов, охотников и рыбаков. А также сельских механизаторов и инспекторов, надзирающих за их техникой.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Как повысить эффективность работы инспектора?

Начальник инспекции – главный государственный инженер-инспектор гостехнадзора Республики Марий Эл. Соколов делится проблемами (изношенность техники, рост нагрузок, несовершенство нормативной базы) и вносит свои предложения по созданию единой программы «Надзор» в РФ и разработке единых норм времени на проведение каждой профессиональной операции.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ОТ УЧЕНИЯ – К МАСТЕРСТВУ

Из истории сельхозмашиностроения

В будущее – с ценностями прошлого

В обзоре кандидата технических наук Н.Чурсина (г. Ростов-на-Дону) представлена история создания российских зерноуборочных машин от жнеи-молотилки Л.Власенко до «Вектора» Ростсельмаша.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



АБС – антиблокировочная система

Продолжается публикация материалов кандидата технических наук, профессора А.Богатырёва (МГАУ, г. Москва)

В этом разделе: откуда возникает и какими законами определяется торможение колеса, как работает АБС, виды АБС.

На графических схемах: силы, действующие на колесо при торможении; зависимость коэффициента силы сцепления при торможении от скольжения колеса, действие АБС.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ПРЕДЛАГАЮТ РАЦИОНАЛИЗАТОРЫ

На эластичных стойках

Предлагаемое защитное устройство предохраняет почвообрабатывающее орудие от поломок.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Мини-картофелекопатель

Он агрегатируется с мини-трактором или мотоблоком, хорошо зарекомендовал себя в малом фермерском хозяйстве, минимально повреждает клубни.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Столько, сколько нужно

Предлагается сосковая поилка, экономящая расход воды. Животное само регулирует подачу порции соответствующую объёму своего глотка.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Наплавка с минимальным припуском

Устройство для восстановления изношенных цилиндрических деталей способствует образованию упрочнённой наплавленной поверхности с повышенной чистотой и минимальным припуском.

Все рацпредложения сопровождаются пояснительными графическими схемами.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ДЕЛА И ПРОБЛЕМЫ ЭЛЕКТРИКА

Ветроэлектрогенератор сегментного исполнения

Конструкцию ветроэлектрогенератора со стабильными эксплуатационными характеристиками при ветрах любой интенсивности предлагает аспирант А.Голубов (ВГТУ, г. Воронеж). В статье описаны устройство и работа сегментного ветроэлектрогенератора. Графические схемы прилагаются.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



НА ФЕРМАХ И КОМПЛЕКСАХ

Электроннооптическая система идентификации животных

В МГАУ им. В.П.Горчкина ведутся прикладные исследования по разработке и применению в сельскохозяйственном производстве информационно-управляющих технологий с использованием цифровых электроннооптических систем (ЭОС) контроля и управления параметрами агропродукции.

ЭОС для идентификации живых организмов (КРС) представляена в статье В. Загинайлова (МГАУ, г. Москва), Н.Федотова, А.Роя (ПГУ, г. Пенза).

Рисунок и графические схемы прилагаются.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Физиологически адаптированный доильный аппарат

В РГСХА сконструирован, изготовлен и испытан в лабораторных и производственных условиях «правильный» доильный аппарат. Его подвесная часть не наползает на вымя коровы и не спадает с него, обеспечивая щадящий режим доения. Устрйоство и работа подвесной части доильного аппарата описаны в материале кандидата технических наук В.Ульянова и аспиранта В.Хрипина (РГСХА, г. Рязань).

Рисунок и графическая схема прилагаются.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Приспособление для расчистки копытец

Кандидат сельскохозяйственных наук И.Артюхина (КГПИ, г. Коломна) предлагает недорогое и простое в исполнении устройство для фиксации животных. Устройство переносное, операция обрезки и расчистки копытец осуществляется двумя рабочими.

Графическая схема прилагается.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Воздухообмен и яйценоскость

На одной из птицефабрик в Дагестане проводились опыты, изучавшие зависимость яичной продуктивности кур от параметров микроклимата в птицеводческом помещении.

Результаты опытов проанализированы в статье кандидата сельскохозяйственных наук К.Шкурихиной и кандидата ветеринарных наук Т.Майоровой.

Таблицы сравнительных характеристик прилагаются.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ТЕХНИКЕ – ДОЛГИЙ ВЕК

Модернизация установок для электроконтактной приварки

Установки «Электродеталь» различных модификаций – вполне устаревшая техника, которой в конце прошлого века комплектовались сельскохозяйственные и автотранспортные ремонтные предприятия.

О способах и средствах модернизации таких установок рассказывает кандидат технических наук С.Андронов (ГОСНИТИ, г. Москва).

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Пока еще жив МТП…

Кандидат экономических наук Н. Сергеева (МГАУ, г. Москва) анализирует состояние машинно-тракторного парка страны и перечисляет причины низкой эффективности его использования.

Выход из кризиса автор видит в системном развитии технического сервиса сельскохозяйственных машин.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ





Двухбарабанная конусная моечная машина

Усовершенствованная машина для очистки мелких деталей при ремонте и обслуживании техники представлена в материале доктора технических наук В.Мороза (РГАЗУ, г. Балашиха).

Она может быть изготовлена как в стационарном, так и в мобильном варианте. Может использоваться и для очистки корнеплодов, и для перемешивания сыпучих материалов.

Графическая схема прилагается.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Ротационный комбинированный сепаратор

Вместо прутковых элеваторов, установленных на большинстве отечественных и зарубежных картофелеуборочных машин, предлагается ротационный сепаратор.

Устройство и работа такого сепаратора описываются в статье доктора технических наук, профессора В.Морозова, кандидатов технических наук А.Павлова и Д.Фёдорова, аспиранта А.Максимова (Великолукская ГСХА, г. Великие Луки).

Графические схемы переоборудованного картофелекопателя и комбинированного сепаратора прилагаются.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ВОДИТЕЛЬ - АВТОМОБИЛЬ – ДОРОГА

Термодинамические показатели бензинов

Группа авторов из РГСХА (Рязань) – ассистент В.Чуклов, кандидат технических наук, доцент В.Ванцов, профессор В.Пашенко – анализирует существующие способы определения октанового числа (ОЧ). Авторы подробно останавливаются на исследованиях нового способа оценки качества автомобильных топлив – определении ОЧ бензина, основанное на эффекте дросселирования пара.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Экспоцентр – Агропрому

Вниманию читателей предлагается та часть программы международных выставок Экспоцентра, которая может заинтересовать работников различных отраслей агропромышленного комплекса.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Король дорог и бездорожья

Трансмиссии автомобилей КамАЗ: коробка перемены передач, технические требования, особенности конструкции и обслуживания.

Продолжается публикация материалов доктора технических наук, профессора М.Конкина, инженера В.Галанцевой, старшего преподавателя Р.Галанцева.

Сравнительные таблицы и графические схемы прилагаются.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ДОМ И ПОДВОРЬЕ

БУДЬТЕ ЗДОРОВЫ

Бляшки, вон из сосудов

Часть 1-я

Публикуется пять рецептов травяных сборов, правильное чередование которых может приостановить и даже заставить отступить атеросклеротизацию кровеносных сосудов.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ





УМЕЛЕЦ

Универсальный топочный агрегат

Топку-коптильню-шашлычницу, работающую на бросовом топливе, может изготовить из подручных материалов каждый, кто владеет навыком электросварки.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ПОЛЕЗНЫЕ СОВЕТЫ

Не хуже голландских хозяюшек

В отличие от богатства, чистота доступна всем. Как навести на кухне такой блеск, что хваленые голландские хозяйки похудеют от зависти, читайте в этом номере.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Растения спасают растения

Кандидат экономических наук М.Парфёнова ГКГПИ, г. Коломна) даёт рекомендации по использованию тысячелистника, черёмухи, чеснока, чистотела и щавеля в качестве эффективных и экологичных пестицидов.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



ТЗ: обнадёживающие перспективы

ТЗ – это точное земледелие, и для полного перехода к нему нам не хватает специального оборудования, в том числе датчиков для определения состояния почвы.

С.Нугманов, С.Васильев, М.Сазонов (Самарская ГСХА) создали устройство для определения твёрдости и удельного сопротивления почвы, описанное в публикуемом материале.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Экзамен на дому

Предлагаются вопросы экзаменационных билетов для приёма теоретического экзамена по правилам дорожного движения для водителей самоходных машин.

ВЕРНУТЬСЯ В ОГЛАВЛЕНИЕ



Рекламные материалы

Дилер техники Klever, производственно-коммерческая компания «Открытый мир» предлагает косилку ротационную парицепную Berkut и сообщает адреса своих торгово-сервисных баз по России.

ООО НПП «Диагностические приборы» предлагает лицензированный, сертифицированный малогабаритный измерительный прибор БЭСТ-12М.



ОАО «Ставропольский завод поршневых колец «Стапри» предлагает цилиндро-поршневую группу для сельскохозяйственной техники.

РГСХА,

г. Рязань

Список литературы:

1. Василинин В.С. Пространственное динаметрирование сферических дисковых рабочих органов почвообрабатывающих машин. Труды Куб. СХИ, вып. 66(94). Краснодар, 1973, с 129 – 139.

2. Веденяпин В.Г. Общая методика экспериментальных исследований и обработки опытных данных М., Колос, 1967, с 159.

3. Нартов П.С. Расчёт силовых характеристик дисковых рабочих органов. Механизация и электрификация соц. с-х., № 9, 1967, с 52 – 54.
